Los sistemas neumáticos son una parte integral de varias industrias, que ofrecen una forma confiable y eficiente de alimentar herramientas y equipos. Como proveedor neumático, he tenido el privilegio de presenciar de primera mano la increíble versatilidad y funcionalidad de estos sistemas. En esta publicación de blog, profundizaré en el funcionamiento interno de los sistemas neumáticos, explorando cómo operan y los componentes clave que los hacen tan efectivos.
Los conceptos básicos de la neumática
En su núcleo, un sistema neumático utiliza aire comprimido para transmitir y controlar la energía. A diferencia de los sistemas hidráulicos, que usan líquidos, los sistemas neumáticos se basan en las propiedades del aire para generar fuerza y movimiento. Esto los hace más livianos, más limpios y, a menudo, más efectivos, especialmente en aplicaciones donde la precisión y la velocidad son cruciales.
El principio fundamental detrás de los sistemas neumáticos se basa en la ley de Boyle, que establece que la presión y el volumen de un gas son inversamente proporcionales a una temperatura constante. Cuando se comprime el aire, su volumen disminuye mientras que su presión aumenta. Este aire comprimido se puede usar para realizar el trabajo cuando se expande a su volumen original.
Componentes clave de un sistema neumático
Compresor
El compresor es el corazón de cualquier sistema neumático. Su función principal es tomar el aire atmosférico y comprimirlo a una presión más alta. Existen varios tipos de compresores, que incluyen compresores alternativos, tornillos giratorios y centrifugales. Los compresores alternativos usan pistones para comprimir el aire, mientras que los compresores de tornillos rotativos usan dos tornillos entrelazados. Los compresores centrífugos, por otro lado, confían en un impulsor de alta velocidad para acelerar el aire y luego convertir su energía cinética en energía a presión.
Una vez que se comprime el aire, se almacena en un tanque receptor. El tanque receptor actúa como un búfer, asegurando un suministro constante de aire comprimido al sistema. También ayuda a enfriar el aire comprimido y separar cualquier humedad y contaminante.
Válvulas
Las válvulas juegan un papel crucial en el control del flujo y la dirección del aire comprimido dentro del sistema neumático. Existen diferentes tipos de válvulas, cada una con su función específica. Las válvulas de control direccionales, por ejemplo, se utilizan para cambiar la dirección del flujo de aire comprimido, lo que permite que el sistema realice diferentes operaciones. Las válvulas de control de presión, por otro lado, regulan la presión del aire comprimido, asegurando que permanezca dentro del rango deseado. Las válvulas de control de flujo se utilizan para ajustar la velocidad de los actuadores controlando el volumen de aire que fluye a través del sistema.
Actuadores
Los actuadores son los componentes que convierten la energía del aire comprimido en movimiento mecánico. Los dos tipos más comunes de actuadores en los sistemas neumáticos son los cilindros y los motores. Los cilindros neumáticos usan la fuerza del aire comprimido para mover un pistón dentro de un cilindro, generando movimiento lineal. Este movimiento lineal se puede utilizar para realizar tareas como empujar, tirar, levantar o sujecir. Los motores neumáticos, por otro lado, convierten la energía del aire comprimido en movimiento de rotación, que se pueden usar para conducir maquinaria, como cintas transportadoras, bombas y ventiladores.
Accesorios y tubos
Los accesorios y los tubos se utilizan para conectar los diversos componentes del sistema neumático. Aseguran una conexión de fuga: conexión libre y permiten que el aire comprimido fluya suavemente de un componente a otro. Existen diferentes tipos de accesorios, incluidos los accesorios roscados, los accesorios de empuje, para conectar y accesorios de púas. La elección del ajuste depende del tipo de tubo utilizado y de los requisitos específicos del sistema. El tubo está hecho generalmente de materiales como plástico, goma o metal, y su tamaño y grosor están determinados por la velocidad de flujo y la presión del aire comprimido.
Cómo funciona un sistema neumático en la práctica
Echemos un vistazo a un ejemplo simple de un sistema neumático en acción: una prensa neumática. El proceso comienza con el compresor, que toma aire atmosférico y lo comprime a una alta presión. El aire comprimido se almacena luego en el tanque del receptor.
Cuando el operador activa la prensa, se abre una válvula de control direccional, lo que permite que el aire comprimido fluya hacia el cilindro neumático. El aire de alta presión empuja el pistón dentro del cilindro, generando una fuerza lineal. Esta fuerza se transfiere al RAM de la prensa, que luego aplica presión a la pieza de trabajo.
Una vez que se completa la operación, la válvula de control direccional revierte el flujo de aire comprimido, retrae el pistón a su posición original. La válvula de control de presión asegura que la presión en el sistema permanezca dentro del rango seguro y óptimo en todo el proceso.
Aplicaciones de sistemas neumáticos
Los sistemas neumáticos se utilizan en una amplia gama de industrias, que incluyen fabricación, automotriz, alimentos y bebidas, y envases. En la fabricación, los sistemas neumáticos se utilizan para alimentar robots, líneas de ensamblaje y máquinas herramientas. En la industria automotriz, se utilizan en sistemas de frenos, suspensión de aire y control del motor. En la industria de alimentos y bebidas, los sistemas neumáticos se utilizan para las operaciones de llenado, limitación y empaque, ya que están limpios y no contaminan los productos.

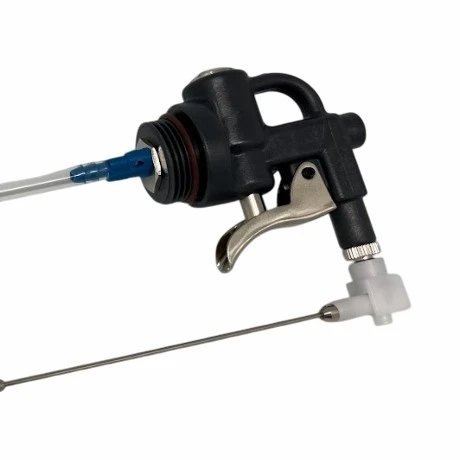

Como proveedor neumático, ofrecemos una variedad de herramientas y equipos neumáticos para satisfacer las diversas necesidades de nuestros clientes. Por ejemplo, nuestroPlumero presurizadoes una herramienta útil para limpiar las áreas duras, para llegar a aire con aire comprimido. NuestroRociador inflablees ideal para aplicar pesticidas, fertilizantes y otros líquidos en aplicaciones agrícolas y hortícolas. Y nuestroPresión puede rociadores una opción confiable para tareas de pulverización de escala pequeña.
Ventajas de los sistemas neumáticos
Una de las principales ventajas de los sistemas neumáticos es su simplicidad. Tienen menos piezas móviles en comparación con otros tipos de sistemas, lo que significa menos mantenimiento y menores posibilidades de descomposición. Los sistemas neumáticos también están muy limpios, ya que usan el aire como medio de trabajo, lo que los hace adecuados para aplicaciones donde la contaminación es una preocupación.
Otra ventaja es su velocidad y precisión. Los actuadores neumáticos pueden moverse muy rápidamente, permitiendo operaciones de alta velocidad. También se pueden controlar con un alto grado de precisión, lo que los hace ideales para aplicaciones que requieren posicionamiento preciso.
Los sistemas neumáticos también son energéticamente eficientes. El aire comprimido se puede almacenar y usar cuando sea necesario, lo que reduce el consumo general de energía del sistema. Además, son relativamente económicos de instalar y operar, lo que los convierte en una solución efectiva de costo para muchas empresas.
Desafíos y consideraciones
Si bien los sistemas neumáticos ofrecen muchas ventajas, también hay algunos desafíos y consideraciones a tener en cuenta. Uno de los principales desafíos es la presencia de humedad en el aire comprimido. La humedad puede causar corrosión en el sistema, dañar los componentes y afectar el rendimiento de los actuadores. Para abordar este problema, es importante usar secadores de aire y filtros para eliminar la humedad y los contaminantes del aire comprimido.
Otra consideración es el nivel de ruido. Los compresores y las herramientas neumáticas pueden generar una cantidad significativa de ruido, lo que puede ser un problema en los entornos de trabajo. Para reducir el ruido, se puede usar ruido: se pueden usar recintos y silenciadores reductores.
Conclusión
En conclusión, los sistemas neumáticos son una tecnología poderosa y versátil que ofrece muchos beneficios para varias industrias. Al comprender cómo funcionan y los componentes clave involucrados, las empresas pueden tomar decisiones informadas cuando se trata de elegir e implementar sistemas neumáticos.
Como proveedor neumático, estamos comprometidos a proporcionar herramientas y equipos neumáticos de alta calidad, así como asesoramiento y apoyo expertos. Si está interesado en aprender más sobre nuestros productos o tener alguna pregunta sobre los sistemas neumáticos, le recomendamos que se comunique con nosotros para una discusión de adquisiciones. Esperamos ayudarlo a encontrar las soluciones neumáticas correctas para sus necesidades.
Referencias
- Norton, Robert L. "Diseño de la máquina: un enfoque integrado". Pearson, 2012.
- Spotts, Milton F., et al. "Diseño de elementos de la máquina". Prentice Hall, 2004.
- Bosch Rexroth AG. "Manual de neumática".
